Giga Dualの試運転を行いました．静電気の多い季節でもありますし、今までさんざんノギスで計ったり、プラスチックの定規を当てたり、当然、素手で触ったりしていますから、静電破壊されていないかを確認するためです．
ということで、今回は、特にファンによる空冷や、電源強化を行っていない、ノーマル状態のCubeに取り付けて、動作することだけを確認しました．ベンチマークなどは行っていません．

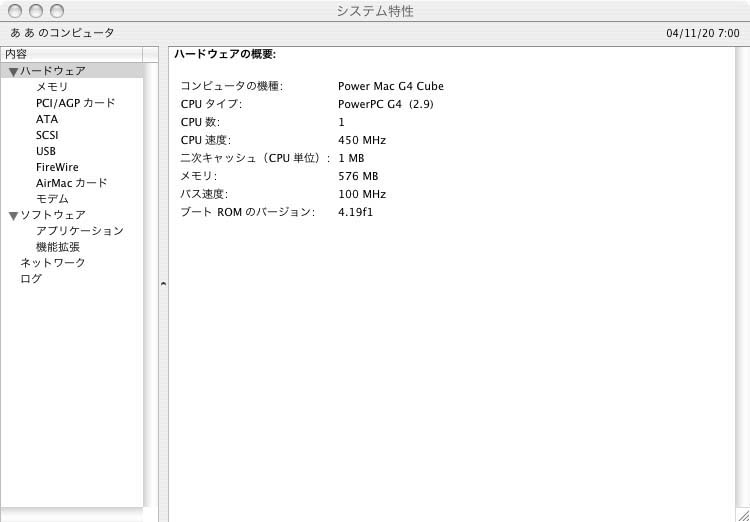

標準状態でのシステム特性です．

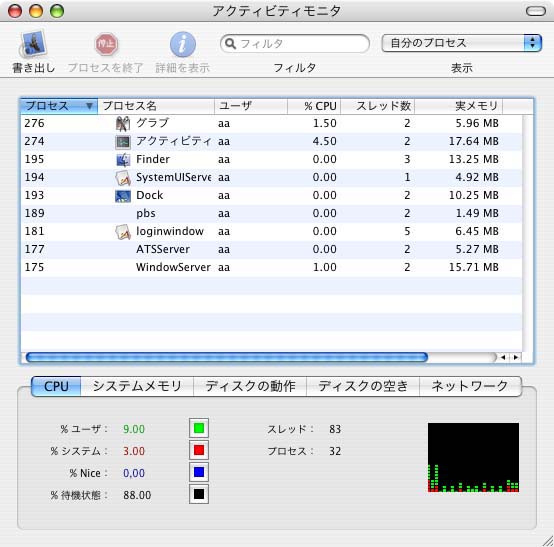

標準状態でのアクティビティモニタです．

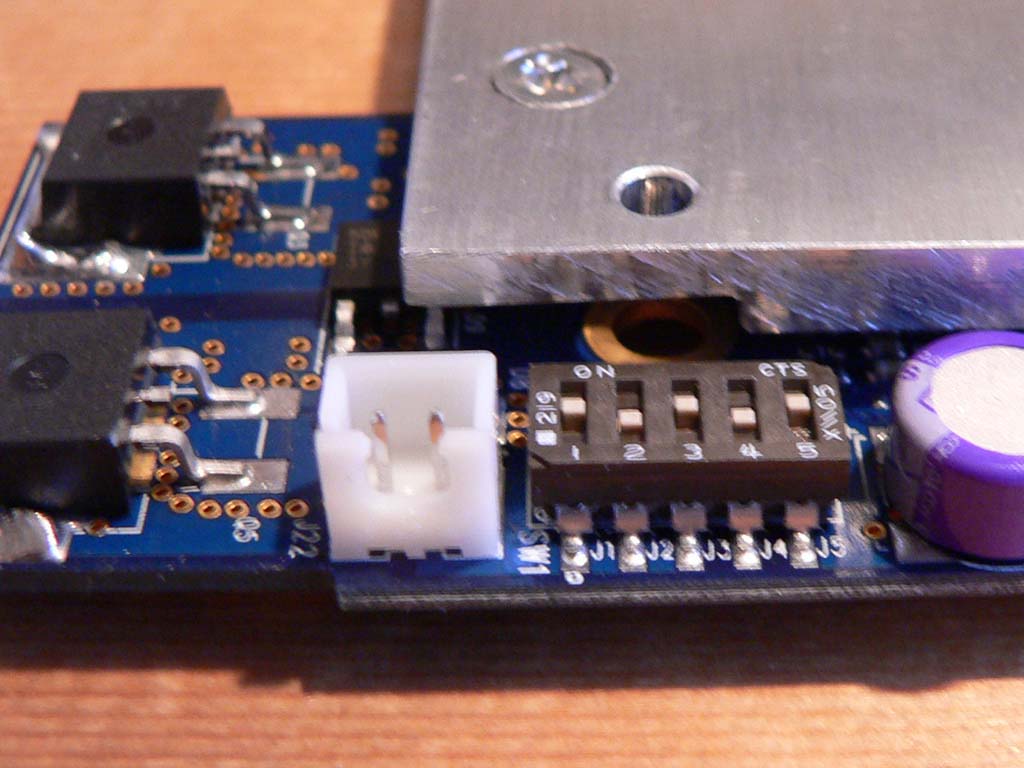

ＣＰＵカードに「改造拡張ヒートプレート」を取り付けます．クロックの設定は1.4GHzになっています．

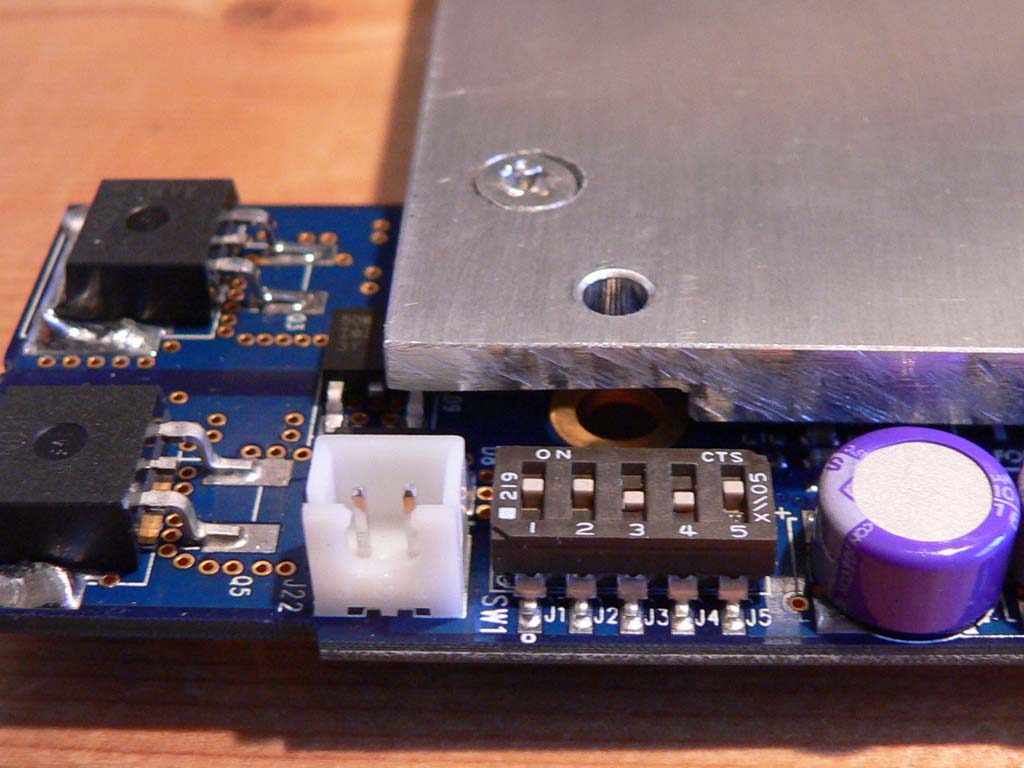

クロックの設定を1.0GHzに変更します．

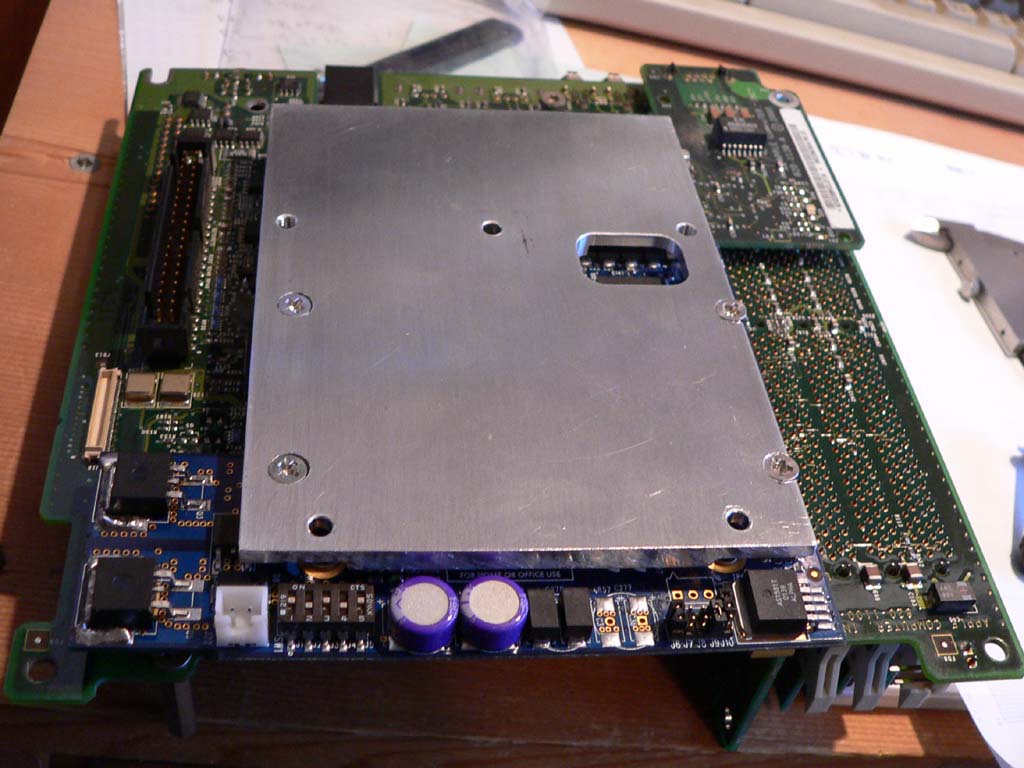

ＣＰＵカードをロジックボードに取り付けた状態です．

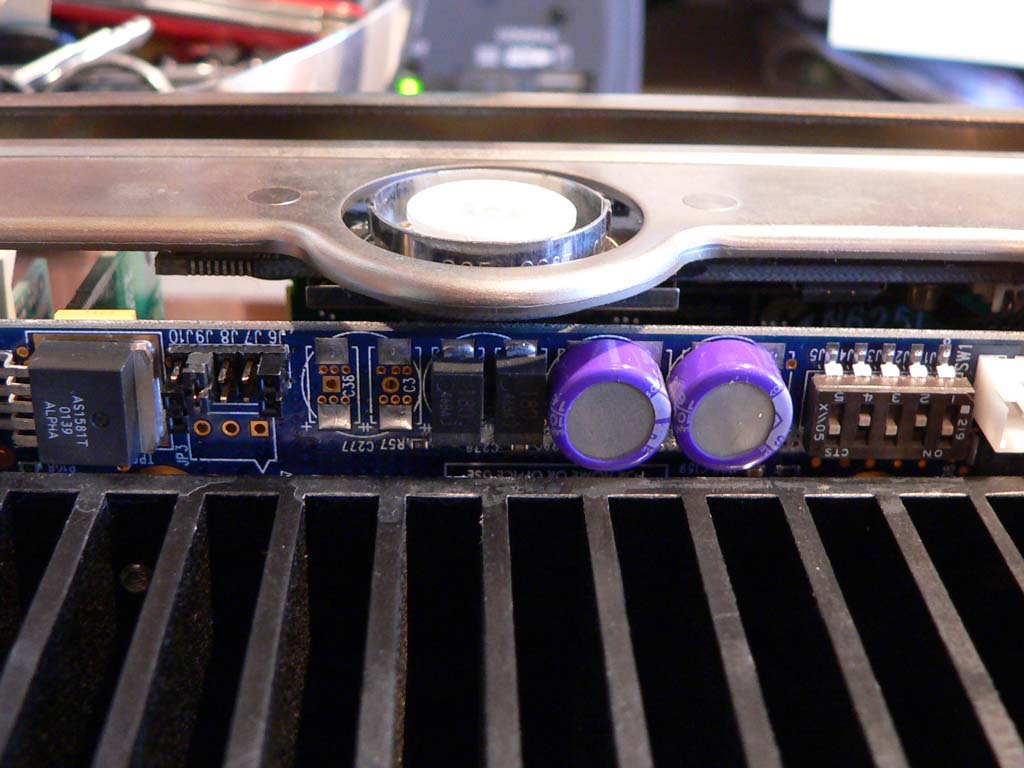

Cubeを組み上げた状態です．排気口の頭の部分にGigaの証がはみ出ています．

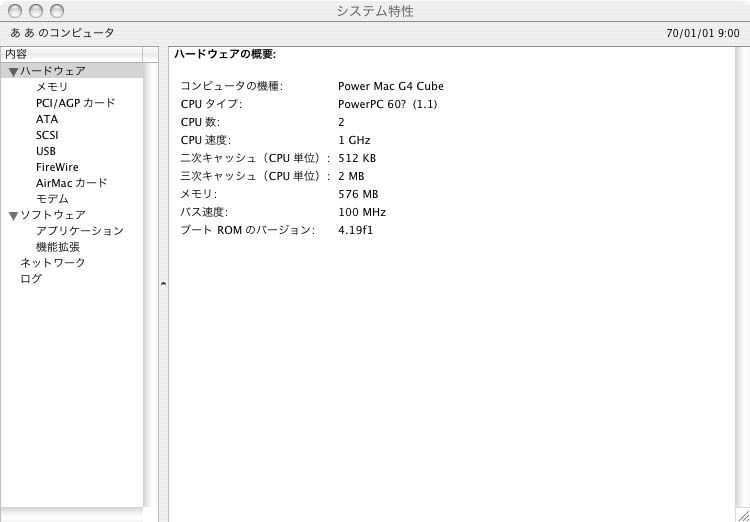

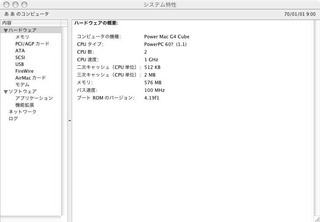

Giga Dualのシステム特性です．ＣＰＵタイプが？に、ＣＰＵ数が２になっています．
Giga Dualのアクティビティモニタです．モニタのグラフが上下に２つ分かれているのがわかります．
今回は動作検証ということで、特にデータらしいデータは取っていませんし、重たい処理をやらせてはいませんが、ＣＰＵは、あっけなく、簡単に動作してしまいました．ＯＳの起動時間ですが、特に速くなったようには感じられませんでした．
電源ですが、１２Ｖ用のパワーモールドＩＣはさほど熱くもならず、手で触った感じでは大体５０℃くらいでしょうか．まだまだ余裕はありそうです．それに対して、５Ｖ系、３．３Ｖ系の電源は相変わらずかなり発熱をしていました．そういえば、ＣＰＵカード上に半田付けされていた放熱器も外したままでした．子供にじゃまをされないように早起きをして実験をしたため、結構いい加減な状態です．
ヒートプレートとヒートシンクの間には何も塗らずにネジ止めしただけだったせいか、ヒートシンクは冷たいのに、ヒートプレートはだいぶん暖かくなっていました．
まあこれで、ＣＰＵカードが壊れていないことがわかりましたので、安心して、電源対策、放熱対策に着手することが出来ると思います．
