とその翌日、変な放熱板みたいなものを外して、基板をよーっく見ていたら気が付いたことがあります．

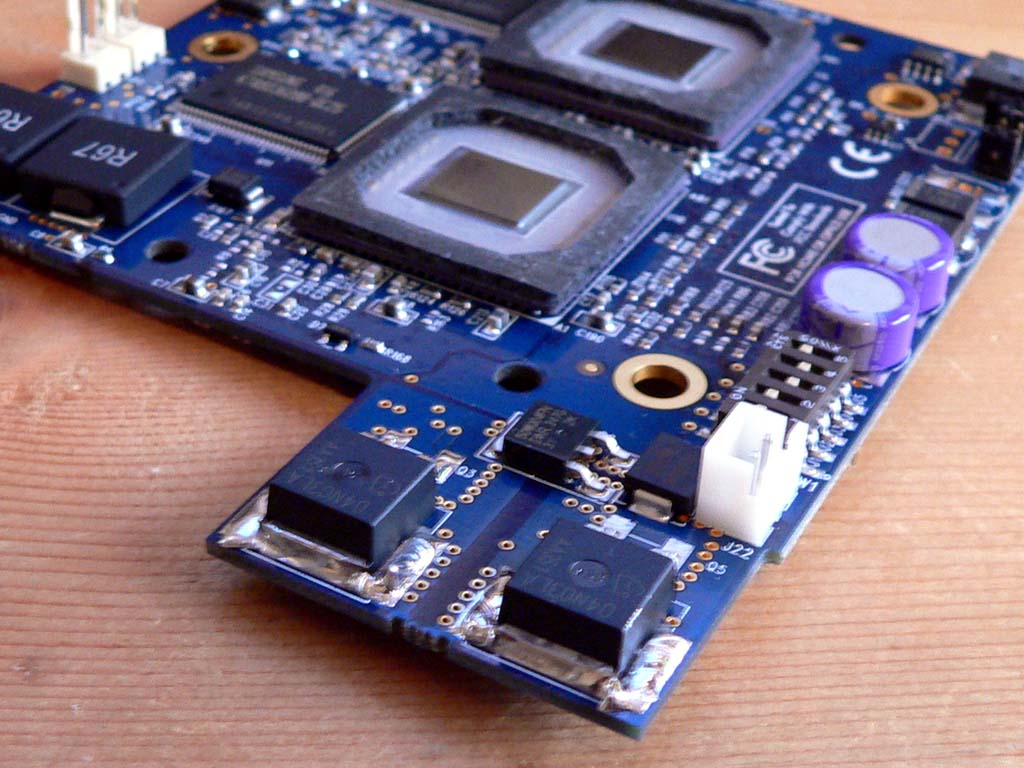

変な放熱板の下に入っていたのは、でっかいＭＯＳ ＦＥＴでした．ここで、３．３と５Ｖを作っていたわけではなかったんですねぇ．

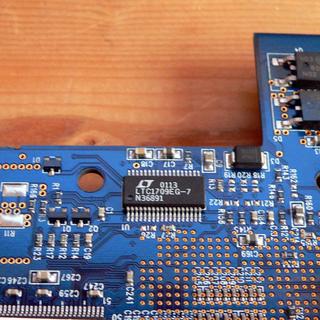

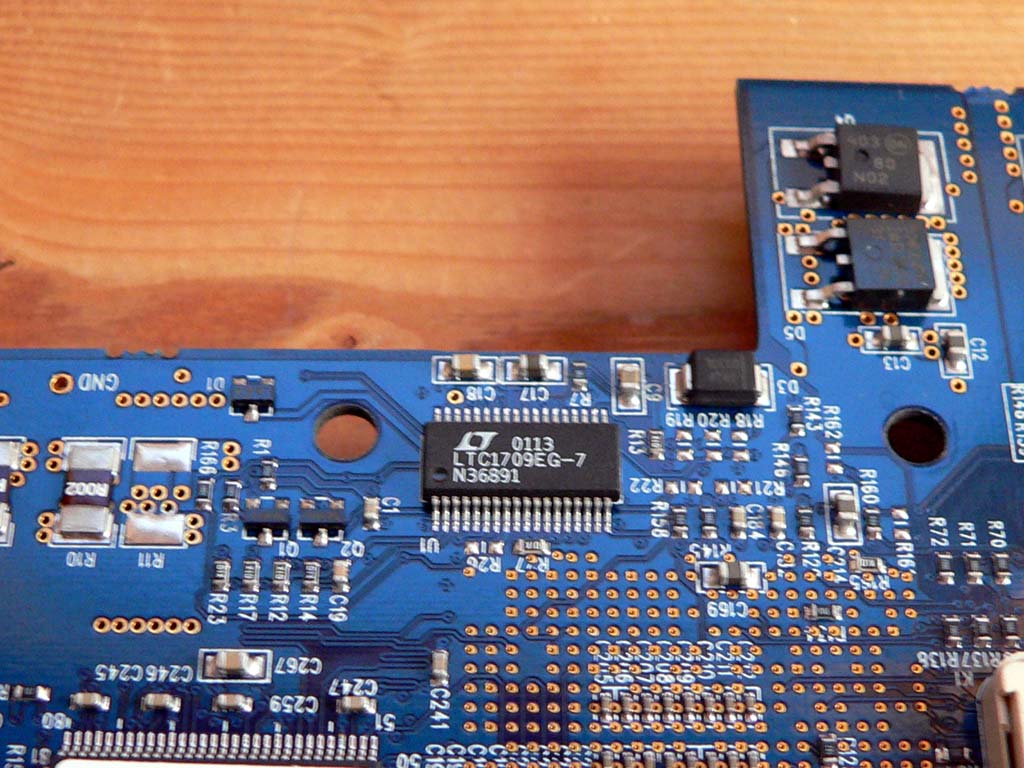

で、電源制御ＩＣらしいものは、写真の「LTC1709」．Ｗｅｂで調べてみると、「2フェーズ、5ビット可変高効率同期整流式降圧スイッチング・レギュレータ」だそうです．よくわかりません．でも、電源制御用のＩＣはこれ１つしかありません．
このカードは、外部から給電された１２Ｖから、内部で５Ｖと３．３Ｖを作っているという話しだったのですが、どうもそうではなくて、１２Ｖから直接コア電圧を発生させているようです．
さらに、外部給電の１２Ｖを外しても正常に動作するという書き込みが、「Vintage Computer」の掲示板にありました．ということは、内部接続の１２Ｖに余裕があれば、外部給電する必要はないのかもしれません．
なにやら、謎めいてきたというか、近づいてきたというか...．
