spiricaのイシダさんもMassimo Cubeを作成する際に選択したファンコンであるところの「RD7-TFC」．サーミスタによってＣＰＵの温度変化を認識し、ファンの回転数を制御する機能に合わせて、電源ＯＦＦ後にも一定時間ファンを動かすことで、ＣＰＵにたまった「余熱」を吐き出すCoolingAfter機能を装備しています．通常使用時の静粛性、高負荷時の冷却性、電源ＯＦＦ後の余熱排気までこなす、まさに究極のファンコンとも言えるでしょう．
ところが、現物を入手しようとしたのだけれど、なっかなか見つからない．Web上に商品の情報自体はあるのですが、売ってるところが見つからない．オークションで検索しても、出てこない．何で売ってないの？．リコールかいな、とか思いながらも、オークションのアラート機能で罠を張っておいたら、１匹かかった．あとは根性で落札するのみ．ということで、やっと１セット入手することが出来ました．しかも、動作確認のみのほぼ新品同様品です．
で、このファンコンが私の「爆風ファン」に適応できるのか、どんなふうに使ったらいいのか、どんな動作原理なのかなど考えながら、製品を見ておったのですが、結構意外なことがわかってきました．
以外と簡素な、というか、安っぽいパッケージ．パーツ屋で￥１９８０位で吊しで売ってそう．ちなみに私は￥５０００位で落札しました．

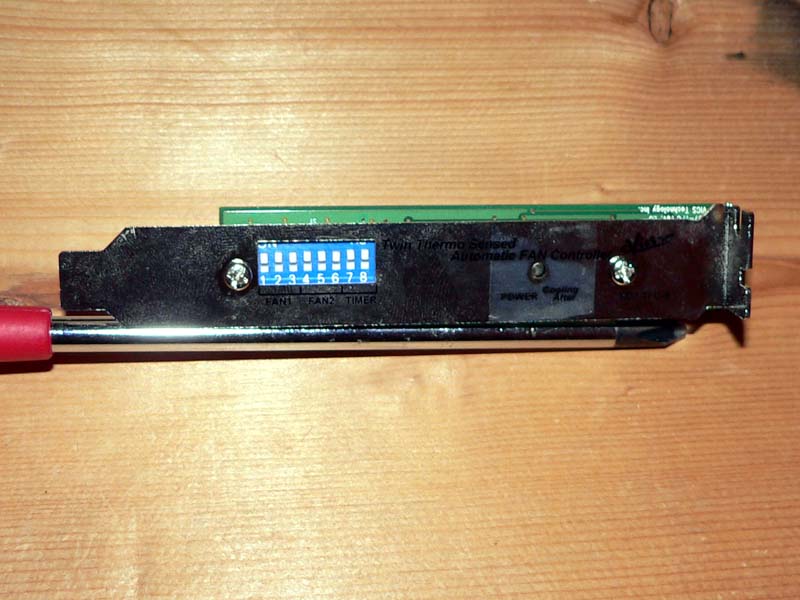

ファンコントローラ本体．ＰＣＩカードのふたの部分に取り付けるようです．動作設定用のＤＩＰスイッチと、動作確認用のＬＥＤが見えるようになっています．

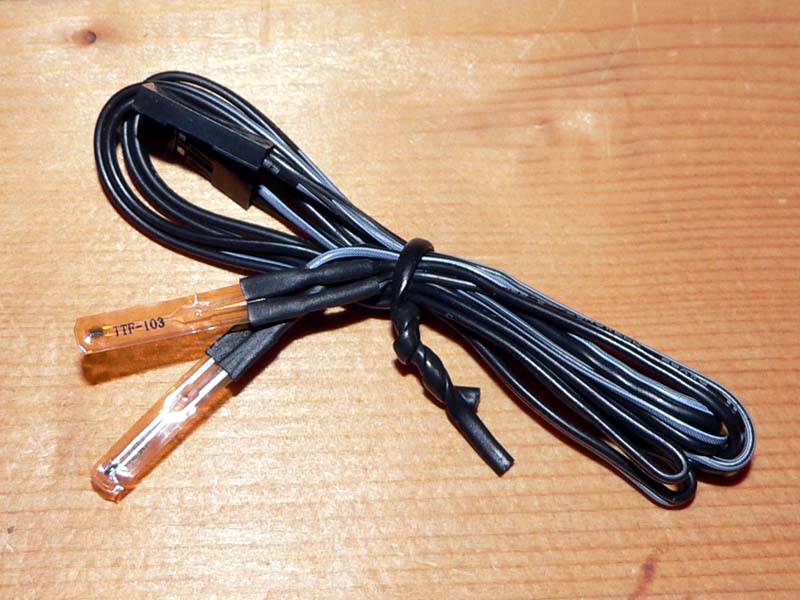

温度センサーとして使われるサーミスタ．石塚電子のものです．厚みが５００μｍで、熱容量がとても小さそう．２０℃で１０ｋΩのタイプです．精度は±１％という高級品です．

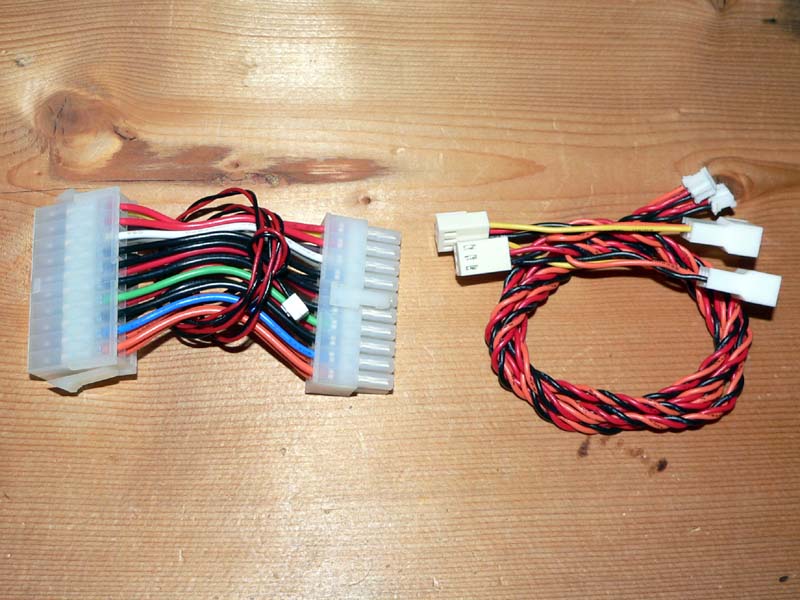

ケーブル類．右はファンの信号を乗っ取るためのもので、左は５Ｖのスタンバイ電源を横取りするためのものです．

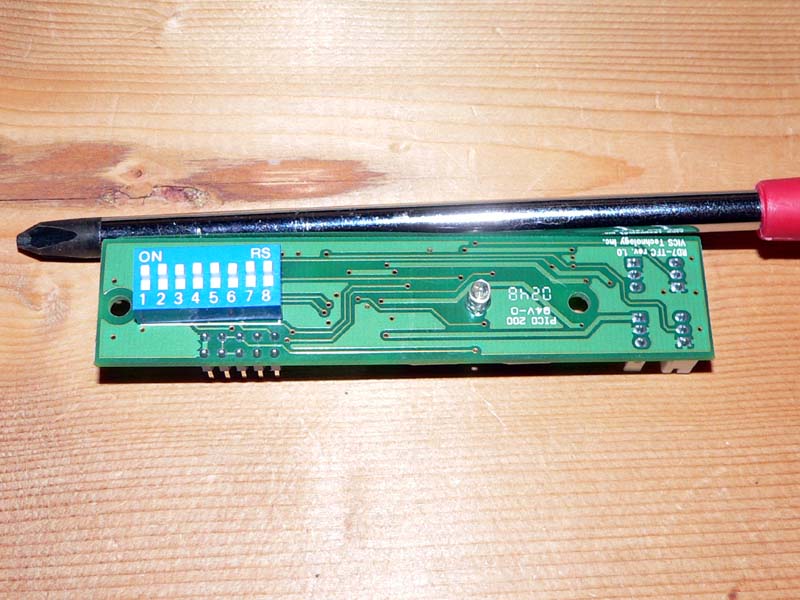

制御基板の裏面．ＤＩＰスイッチとＬＥＤ以外の部品はありません．基板は両面２層基板です．ＬＥＤは青色だそうですが、何で最近のパソコンのパーツは青色ＬＥＤを使うものが多いのでしょうか．私の外付けＤＶＤドライブの電源ランプも青色です．

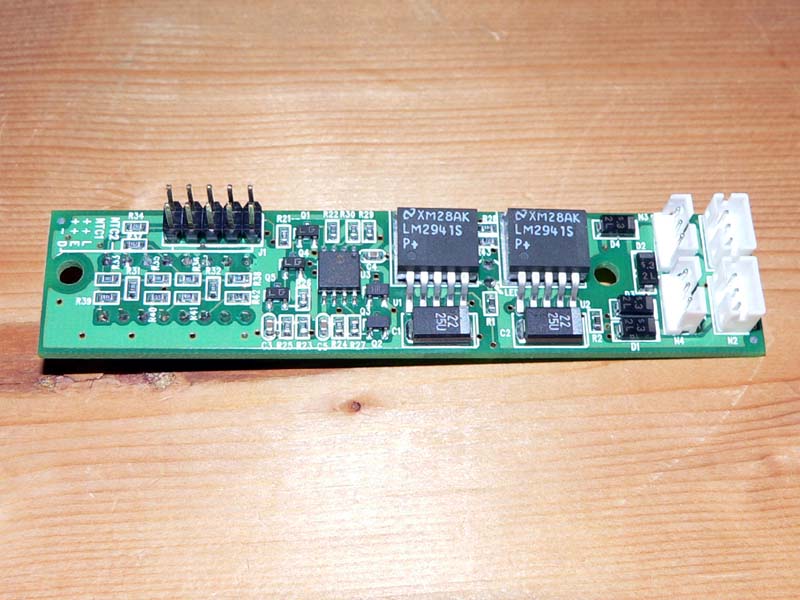

基板の表面です．左側に２つ並んでいる大きなのが電源電圧制御用のＩＣで、真ん中あたりにあるのがＰＩＣマイコンです．

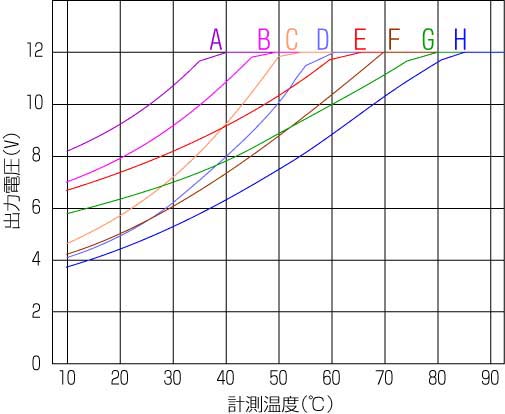

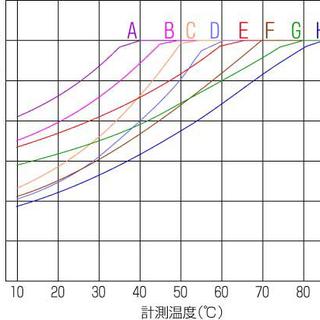

ＤＩＰスイッチで設定できる８種類の温度ー電圧特性です．低温時には５Ｖを下回るような電圧出力になるものもあります．
コントローラ本体の基板の大きさは２×１０ｃｍほど．主な部品としては、２つのパワー系ＩＣと、ＳＯＰ８ピンのＩＣが１つ、動作モード設定用のＤＩＰスイッチと、動作表示用のＬＥＤが付いています．パワー系ＩＣは型名から出力電圧可変形の電源ＩＣと判明．ＳＯＰ８ピンはマイクロチップ社のマークから、ＰＩＣマイコンと思われます．
私もマイコン屋ですから、このあたりで動作原理なんぞを想像したりしてみますと、多分、サーミスタの抵抗の変化を電圧変化としてＰＩＣのＡＤコンバータで取り込んで、中で数値処理した後にＤＡコンバータで出力して電源ＩＣの出力電圧を制御しているんだろうな、きっと．動作モード設定のＤＩＰスイッチもＰＩＣのポートで読み込んで、メイン電源が切れてから数分間ファンを動かすのも、ＰＩＣのポートで電源を監視して、内部タイマで時間を測って、電源ＩＣにＯＮ／ＯＦＦ制御端子があったから、これをＰＩＣのポートで制御しているんだろうな、っと．
ちょっとまてい．ＰＩＣはＳＯＰの８ピンしかないのに、そんなにいっぱい制御できるわけないやんか．どーなってるの？．ということで、回路のパターンを細かく見ていくと、結構意外なことというか、結構いいかげんな作りであることがわかってきました．
まず、電源ＩＣの電圧制御端子、この端子にはサーミスタが直結していたのです．電圧制御にＰＩＣはからんでいなかったんです．ＤＩＰスイッチで切り替える動作モードっていうのも、サーミスタに対応する基準抵抗値を切り替えているだけで、インテリジェントな制御は、なーんも入っていなかったのです．そういえば、動作モードのグラフを見てみると、温度の低い時には出力電圧が４Ｖ以下まで下がるようになっているのに、CoolingAfterのときの出力電圧は５Ｖってどっかに書いてあったような気がする．マイコンが温度制御をしていたら、そんな変なことにはならんわなぁ．てことは、低温時はＣＰＵ動作中より電源ＯＦＦになってからの方がファンの回転数が上がるってこと？．何かおかしくないか？．ギンギンに最高負荷で使っていてすぐに電源を切ったときには、ＣＰＵがアッチッチになっているのに、ファンは５Ｖでのんきに回るってこと？．やっぱり製品の仕様としてなんかおかしくないか？．
結局、ＰＩＣのやっていることは、電源ＯＦＦを検出して、バックアップの５Ｖをファンに供給し、その後数分間たった時点でファンへの給電を止める、という、それだけのことみたい．マイコン屋としては、せっかくマイコン使っているのに、何かもったいないなー、と感じてしまう．私は貧乏性なのです．せっかくマイコンがあるなら、とことんまで機能を引き出さにゃ．
ということで、せっかく苦労をして入手した「究極のファンコン」ですが、なんか私の「爆風ファン」には向かないような気がしてきました．私がファンコンに求める仕様を列挙すると、
ところが、現物を入手しようとしたのだけれど、なっかなか見つからない．Web上に商品の情報自体はあるのですが、売ってるところが見つからない．オークションで検索しても、出てこない．何で売ってないの？．リコールかいな、とか思いながらも、オークションのアラート機能で罠を張っておいたら、１匹かかった．あとは根性で落札するのみ．ということで、やっと１セット入手することが出来ました．しかも、動作確認のみのほぼ新品同様品です．
で、このファンコンが私の「爆風ファン」に適応できるのか、どんなふうに使ったらいいのか、どんな動作原理なのかなど考えながら、製品を見ておったのですが、結構意外なことがわかってきました．
以外と簡素な、というか、安っぽいパッケージ．パーツ屋で￥１９８０位で吊しで売ってそう．ちなみに私は￥５０００位で落札しました．
ファンコントローラ本体．ＰＣＩカードのふたの部分に取り付けるようです．動作設定用のＤＩＰスイッチと、動作確認用のＬＥＤが見えるようになっています．
温度センサーとして使われるサーミスタ．石塚電子のものです．厚みが５００μｍで、熱容量がとても小さそう．２０℃で１０ｋΩのタイプです．精度は±１％という高級品です．
ケーブル類．右はファンの信号を乗っ取るためのもので、左は５Ｖのスタンバイ電源を横取りするためのものです．
制御基板の裏面．ＤＩＰスイッチとＬＥＤ以外の部品はありません．基板は両面２層基板です．ＬＥＤは青色だそうですが、何で最近のパソコンのパーツは青色ＬＥＤを使うものが多いのでしょうか．私の外付けＤＶＤドライブの電源ランプも青色です．
基板の表面です．左側に２つ並んでいる大きなのが電源電圧制御用のＩＣで、真ん中あたりにあるのがＰＩＣマイコンです．
ＤＩＰスイッチで設定できる８種類の温度ー電圧特性です．低温時には５Ｖを下回るような電圧出力になるものもあります．
コントローラ本体の基板の大きさは２×１０ｃｍほど．主な部品としては、２つのパワー系ＩＣと、ＳＯＰ８ピンのＩＣが１つ、動作モード設定用のＤＩＰスイッチと、動作表示用のＬＥＤが付いています．パワー系ＩＣは型名から出力電圧可変形の電源ＩＣと判明．ＳＯＰ８ピンはマイクロチップ社のマークから、ＰＩＣマイコンと思われます．
私もマイコン屋ですから、このあたりで動作原理なんぞを想像したりしてみますと、多分、サーミスタの抵抗の変化を電圧変化としてＰＩＣのＡＤコンバータで取り込んで、中で数値処理した後にＤＡコンバータで出力して電源ＩＣの出力電圧を制御しているんだろうな、きっと．動作モード設定のＤＩＰスイッチもＰＩＣのポートで読み込んで、メイン電源が切れてから数分間ファンを動かすのも、ＰＩＣのポートで電源を監視して、内部タイマで時間を測って、電源ＩＣにＯＮ／ＯＦＦ制御端子があったから、これをＰＩＣのポートで制御しているんだろうな、っと．
ちょっとまてい．ＰＩＣはＳＯＰの８ピンしかないのに、そんなにいっぱい制御できるわけないやんか．どーなってるの？．ということで、回路のパターンを細かく見ていくと、結構意外なことというか、結構いいかげんな作りであることがわかってきました．
まず、電源ＩＣの電圧制御端子、この端子にはサーミスタが直結していたのです．電圧制御にＰＩＣはからんでいなかったんです．ＤＩＰスイッチで切り替える動作モードっていうのも、サーミスタに対応する基準抵抗値を切り替えているだけで、インテリジェントな制御は、なーんも入っていなかったのです．そういえば、動作モードのグラフを見てみると、温度の低い時には出力電圧が４Ｖ以下まで下がるようになっているのに、CoolingAfterのときの出力電圧は５Ｖってどっかに書いてあったような気がする．マイコンが温度制御をしていたら、そんな変なことにはならんわなぁ．てことは、低温時はＣＰＵ動作中より電源ＯＦＦになってからの方がファンの回転数が上がるってこと？．何かおかしくないか？．ギンギンに最高負荷で使っていてすぐに電源を切ったときには、ＣＰＵがアッチッチになっているのに、ファンは５Ｖでのんきに回るってこと？．やっぱり製品の仕様としてなんかおかしくないか？．
結局、ＰＩＣのやっていることは、電源ＯＦＦを検出して、バックアップの５Ｖをファンに供給し、その後数分間たった時点でファンへの給電を止める、という、それだけのことみたい．マイコン屋としては、せっかくマイコン使っているのに、何かもったいないなー、と感じてしまう．私は貧乏性なのです．せっかくマイコンがあるなら、とことんまで機能を引き出さにゃ．
ということで、せっかく苦労をして入手した「究極のファンコン」ですが、なんか私の「爆風ファン」には向かないような気がしてきました．私がファンコンに求める仕様を列挙すると、
- 通常動作時（ＣＰＵ温度５０℃くらいまで）ではファンは停止していること．
- しかし、負荷がかかったとき（６０℃くらい）には１２Ｖで爆風をおこすこと．
- メインの電源ＯＦＦ後もＣＰＵの温度が下がるまでは爆風状態を維持し、温度低下と共に回転が低下し、最終的にはファンが停止すること．
